Project · BOOMBESCHERMING

Bomen in kaart vóór de sloop

Voor de sloop van een pand naast 27 bomen verwerkten we de dronebeelden tot een orthofoto en een 3D-model, met de hoogte van elke boom, de kroonprojectie en de kwetsbare boomzone op de kaart. Twee dagen na de inspectie lag er een rapport van 62 pagina's.

Opdrachtgever
Boomverzorgingsbedrijf, voor een Limburgse gemeente
Jaar
2026
Domein
BOOMBESCHERMING

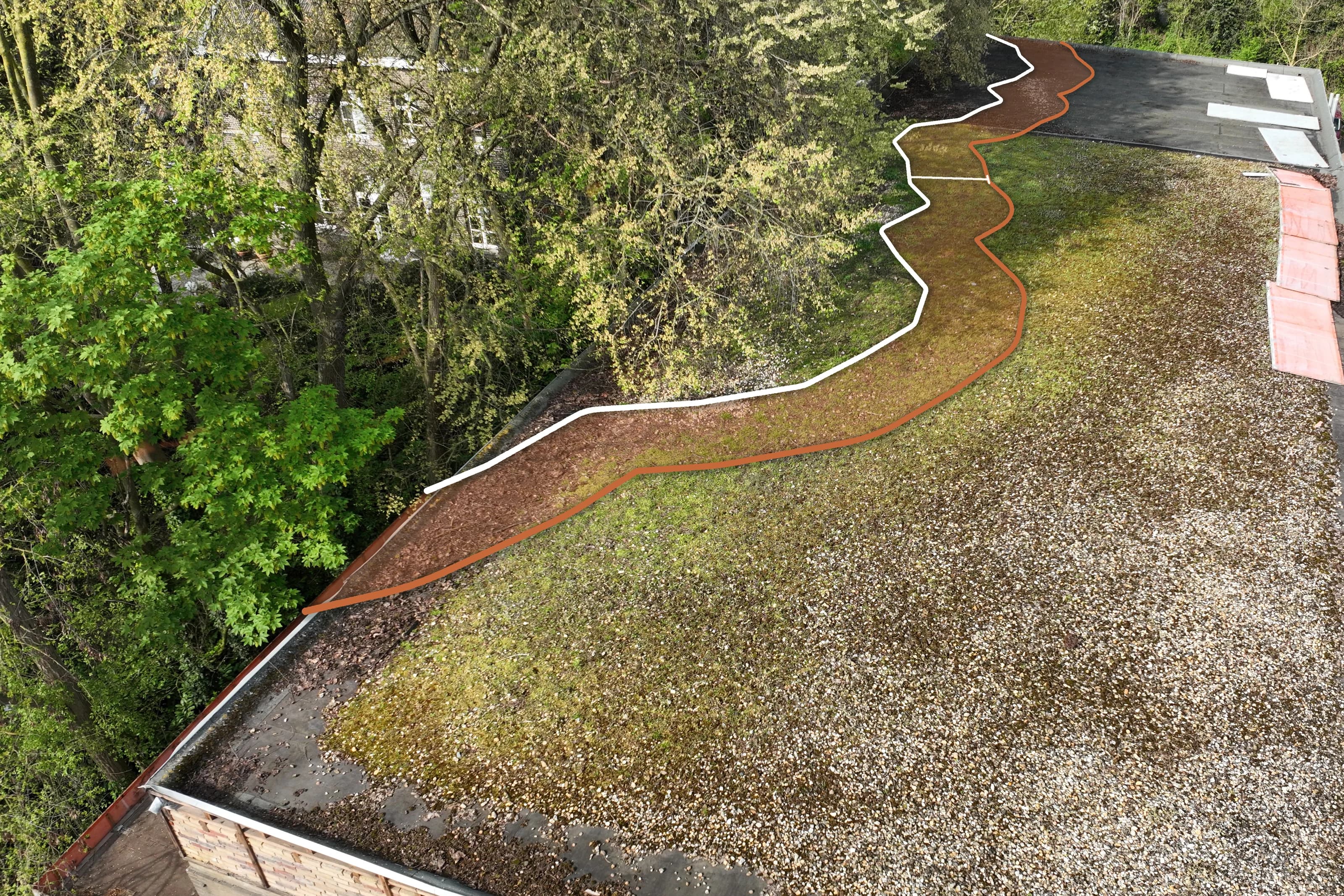

Dronefoto van het platte dak van het te slopen pand met de boomkronen ernaast: een witte lijn volgt de kroonprojectie, een terracotta lijn de kwetsbare boomzone
  • Kroonprojectie
  • Kwetsbare boomzone, tot ca. 5,8 m over het dak
Echte dronefoto uit het projectEen dronefoto van de inspectiedag met de kroonprojectie en de kwetsbare boomzone op het dak van het te slopen pand. De lijnen liggen in perspectief op het dak, geplaatst met de camerapositie die de fotogrammetrie voor deze foto berekende. De zone reikt tot ongeveer 5,8 meter over het dak.
dronefoto's verwerkt
4.339
punten in de point cloud
399 mln
per pixel in de orthofoto
1,5 cm
de hoogste boom, een es
28,8 m

Vraagstuk

Naast een tuin met 27 bomen wordt een pand gesloopt. Sloopverkeer, grondwerk en materiaalopslag kunnen de wortels beschadigen, en zonder het pand vangen de bomen de wind anders. Voor de gemeente beoordeelde een boomverzorgingsbedrijf daarom elke boom vooraf: is hij duurzaam te behouden, welke graafafstand is nodig en welke bescherming moet er tijdens de sloop staan? Daarbij hoorden een gemeten hoogte per boom en een genummerde orthofoto waarmee de zones ter plaatse zijn uit te zetten.

Eén vlucht, twee lagen

Dezelfde plek, als foto en als hoogte.

Links de orthofoto, rechts het hoogtemodel uit dezelfde dronebeelden. Hoe lichter de kleur, hoe hoger de kroon. De kroonprojectie en de kwetsbare boomzone liggen in beide op dezelfde plek. Sleep de schuif heen en weer.

Hoogte boven maaiveld

0 m10 m20 m29 m

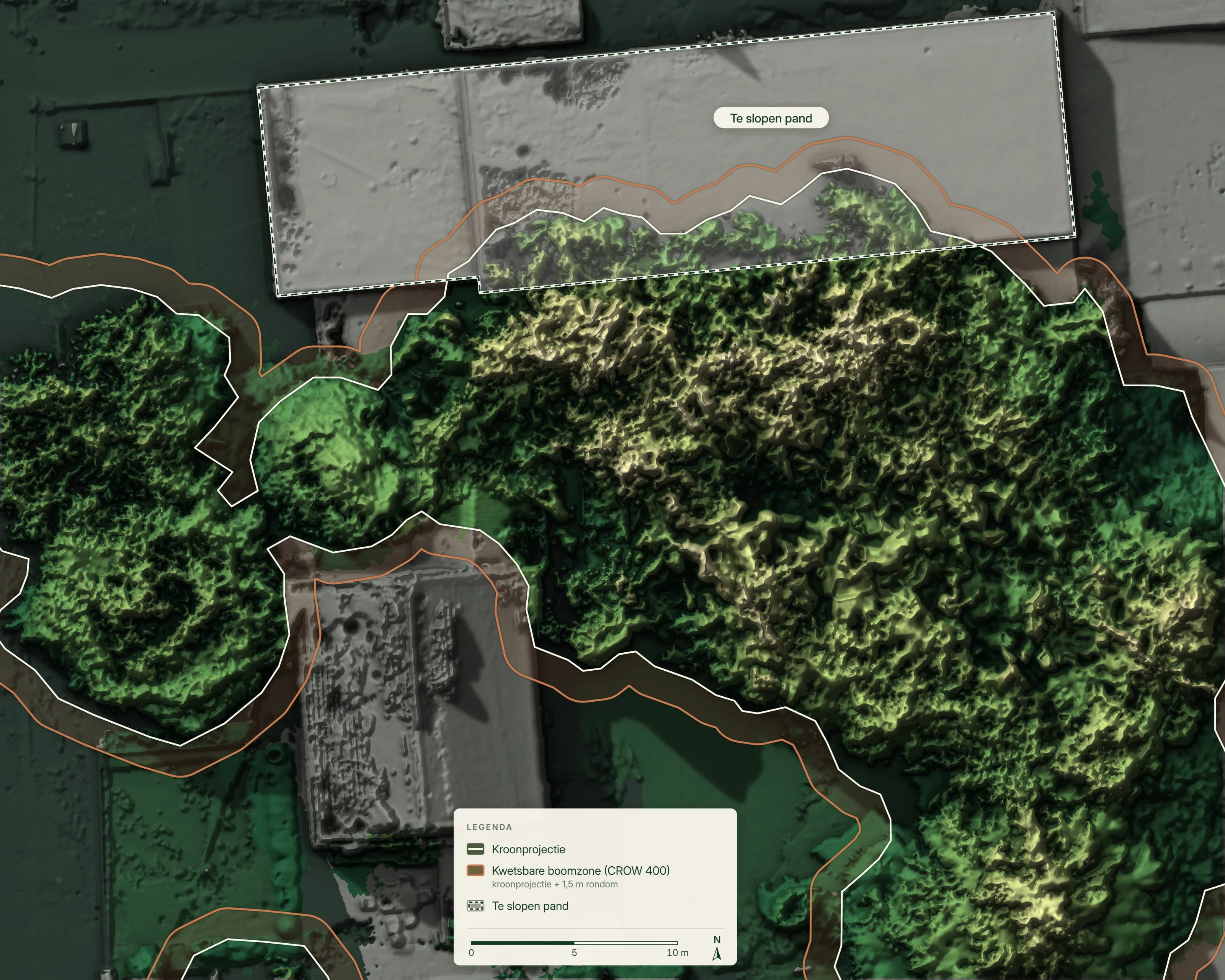

Hoogtemodel van dezelfde plek: de boomkronen als reliëf, van donkergroen laag tot bijna wit op 29 meter, de daken vlak en grijs, met dezelfde lijnen en legenda

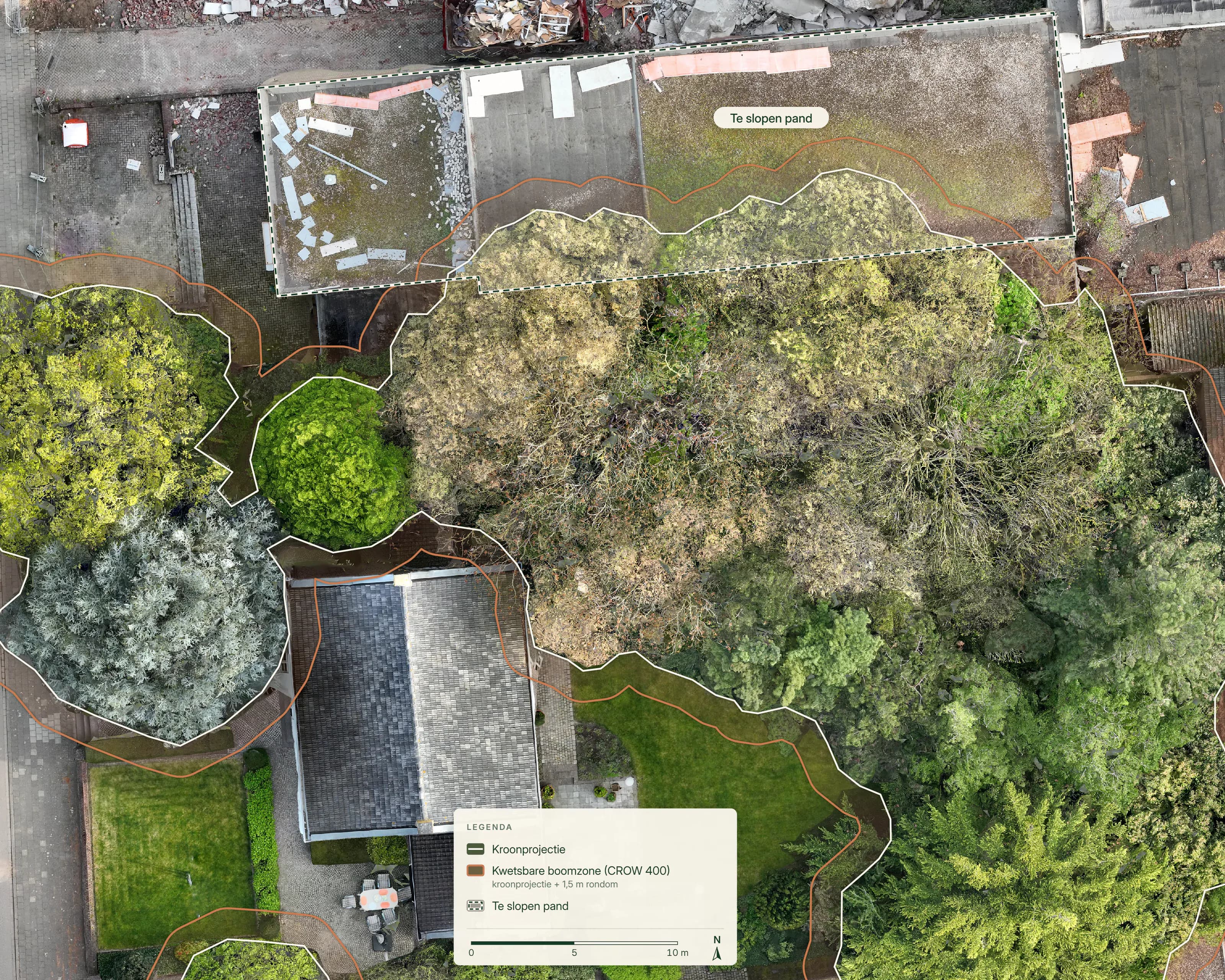

Orthofoto van de tuin vol bomen naast het te slopen pand, met de kroonprojectie als witte lijn, de kwetsbare boomzone als terracotta lijn en een legenda met schaalbalk

Echte uitvoer uit het project: orthofoto op 1,5 cm per pixel en het hoogtemodel uit de point cloud van dezelfde vlucht.

Aanpak

Van dronebeelden naar een fotogrammetrisch model

De dronebeelden van de inspectiedag verwerkten we tot een orthofoto, een hoogtemodel van oppervlak en maaiveld (DSM en DTM), een point cloud en een 3D-model met textuur. Het verschil tussen oppervlak en maaiveld geeft de hoogte van het kronendak, en daarmee per boom een hoogte en een kroontop. Gemiddeld zijn de bomen 18,3 meter hoog, de hoogste is een es van bijna 29 meter. De vlucht zelf voerde een andere partij uit; wij vliegen niet zelf.

Het te slopen pand opgemeten in 3D

In het 3D-model hebben we het te slopen pand opgemeten: een gevel van bijna 29 meter aan de tuinzijde met een nok op ongeveer 9,4 meter, en een lager middendeel van ongeveer 6,2 meter hoog. Vrijwel alle kronen reiken ruim boven die nok. Die maten onderbouwen in het rapport hoe de wind op de bomen verandert als het pand verdwijnt, en waarom vooral de acht bomen langs de gevel extra aandacht vragen.

Kaarten, rapport en tekening uit dezelfde data

Op de orthofoto tekenden we de kroonprojectie en daaromheen de kwetsbare boomzone volgens CROW 400: de kroonprojectie plus 1,5 meter rondom, waarbinnen zonder goedgekeurd werkplan niet gewerkt mag worden. Voor het rapport kwamen daar de 27 bomen bij, genummerd en gekleurd naar conditieklasse zoals de inspecteur ze vastlegde. Het rapport van 62 pagina's bouwden we uit dezelfde data op, met per boom een eigen pagina met kenmerken, gebreken en advies. Daarnaast maakten we een viewer waarin de point cloud en het 3D-model in de browser te bekijken zijn, en leverden we de kaart via onze eigen DXF-kernel ook als DXF en DWG, zodat de opdrachtgever hem direct in het eigen tekenpakket of beheersysteem kon inlezen.

Gemeten hoogtes

27 bomen, allemaal hoger dan de nok.

Uit het hoogtemodel volgt per boom een hoogte. De laagste meet 13 meter, de hoogste is een es van bijna 29 meter. Het pand ernaast heeft zijn nok op 9,4 meter: valt het weg, dan vangt elke kroon de wind anders.

Eén boom, op volgorde van hoogteNok van het te slopen pand, 9,4 m

In beeld

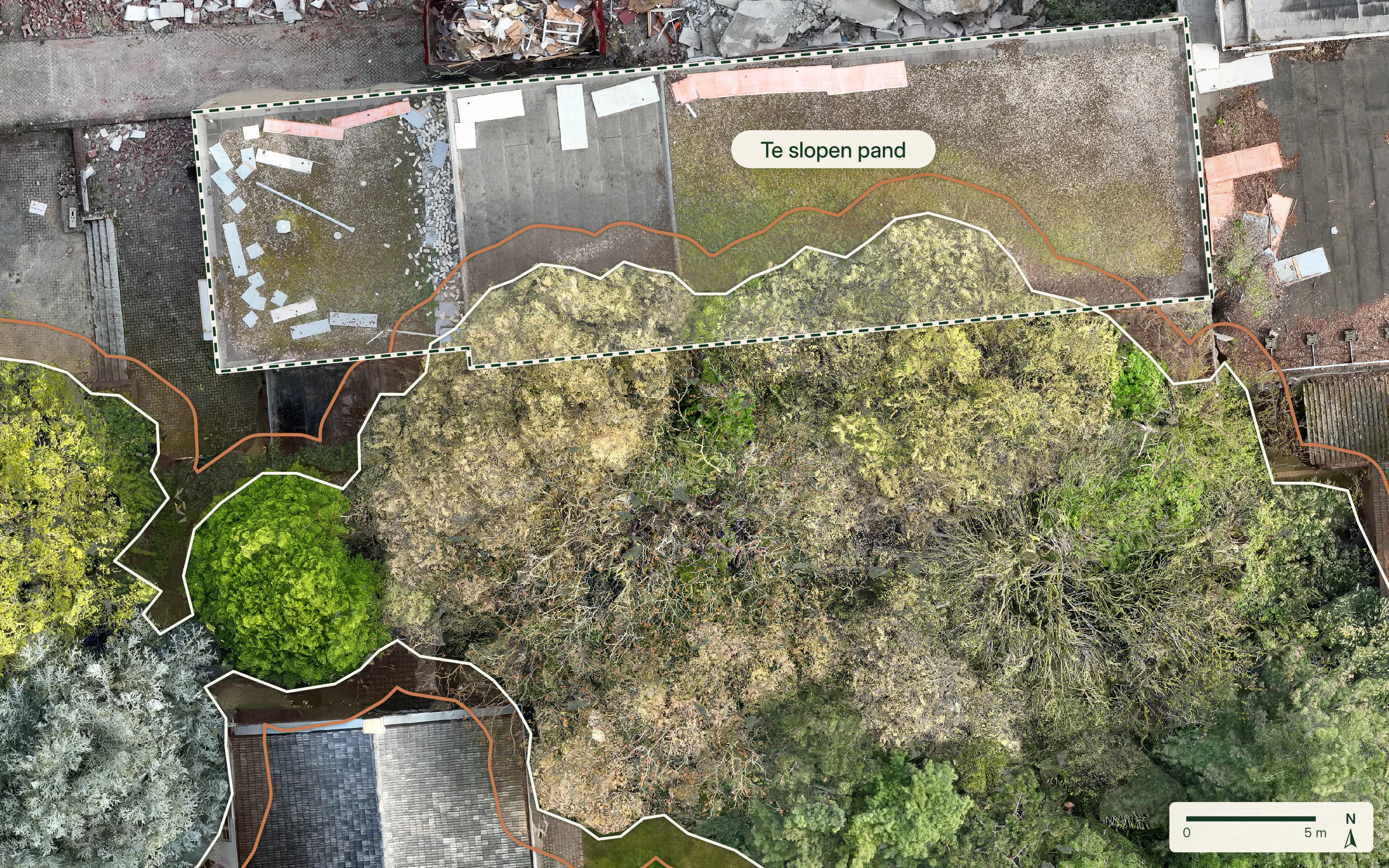

Uitsnede van de orthofoto aan de sloopzijde: de kroonprojectie (wit) en de kwetsbare boomzone (terracotta) lopen tot over het dak van het gestippeld omlijnde te slopen pand

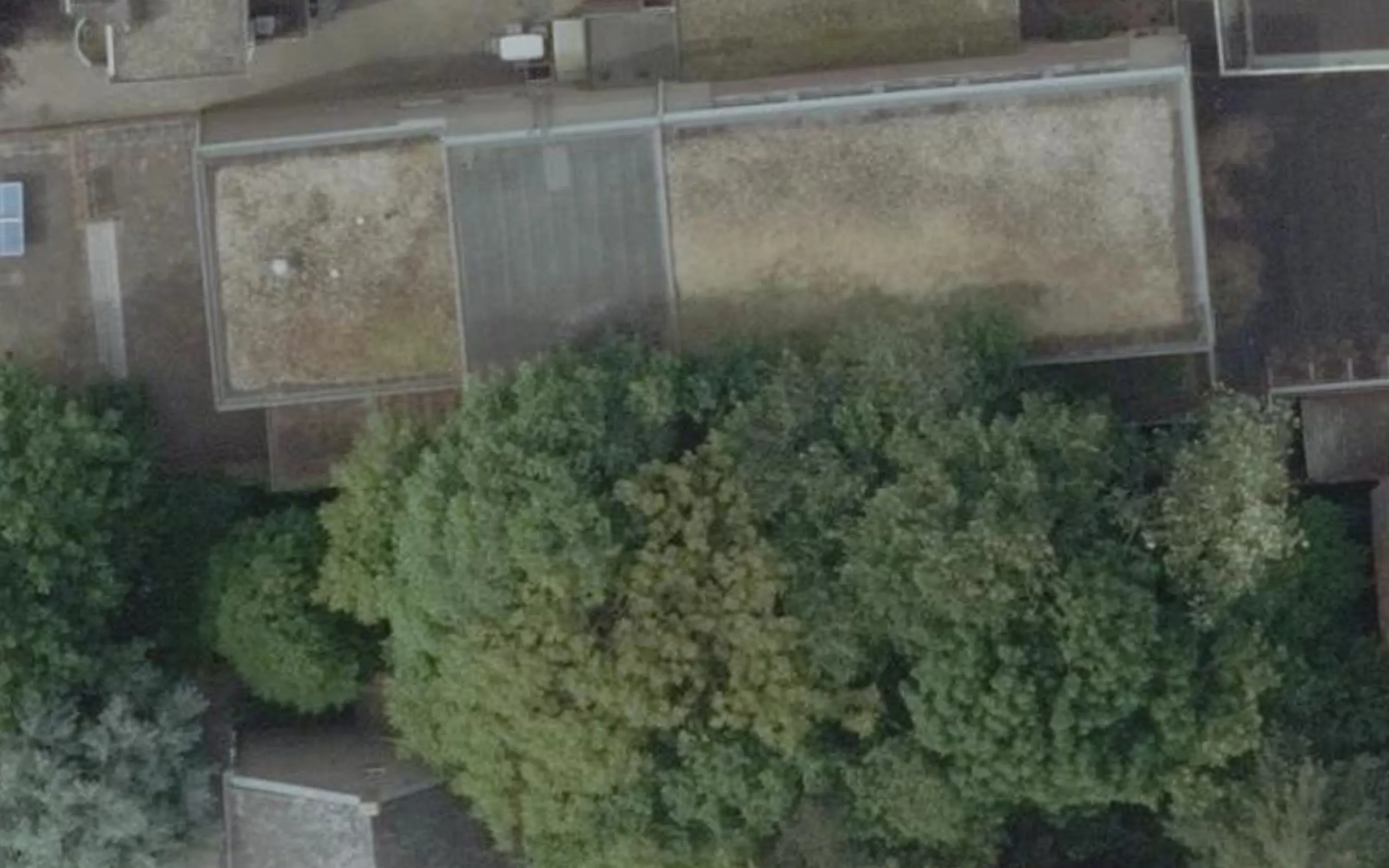

De landelijke luchtfoto uit 2023 van dezelfde plek: het pand en de boomkronen zijn herkenbaar maar onscherp, zonder kaartlagen
Echte uitvoer uit het project (rechts) · Luchtfoto 2023 (links): Beeldmateriaal Nederland, CC BY 4.0Sleep de schuif: links de landelijke luchtfoto van 2023 (8 cm per pixel), rechts de orthofoto uit de dronebeelden (1,5 cm per pixel), waarop de kroonprojectie en de kwetsbare boomzone tot over het dak van het te slopen pand reiken. De beelden liggen op maaiveld op elkaar: in de luchtfoto vallen daken en kronen opzij, in de orthofoto staan ze recht van boven.

Resultaat

Twee dagen na de inspectie was het rapport van 62 pagina's klaar: 6 bomen zonder gebreken, 18 risicobomen die onderhoud nodig hebben en 3 in slechte conditie, elk met een eigen advies. De werkvolgorde is concreet: eerst snoei en het verwijderen van klimop bij de acht bomen langs de gevel, dan een afzetting van minstens 2 meter hoog rond de kwetsbare boomzone, pas daarna de sloop. Omdat bomen en zones op dezelfde orthofoto liggen, is die genummerde kaart ter plaatse de leidraad bij het uitzetten. En omdat de kaart ook als DXF en DWG is geleverd, is hij niet alleen in het rapport bruikbaar, maar ook in het eigen tekenpakket of beheersysteem van de opdrachtgever.

  • 27

    Bomen in kaart

  • 62

    Rapportpagina's

  • 2 dagen

    Van inspectie tot rapport
